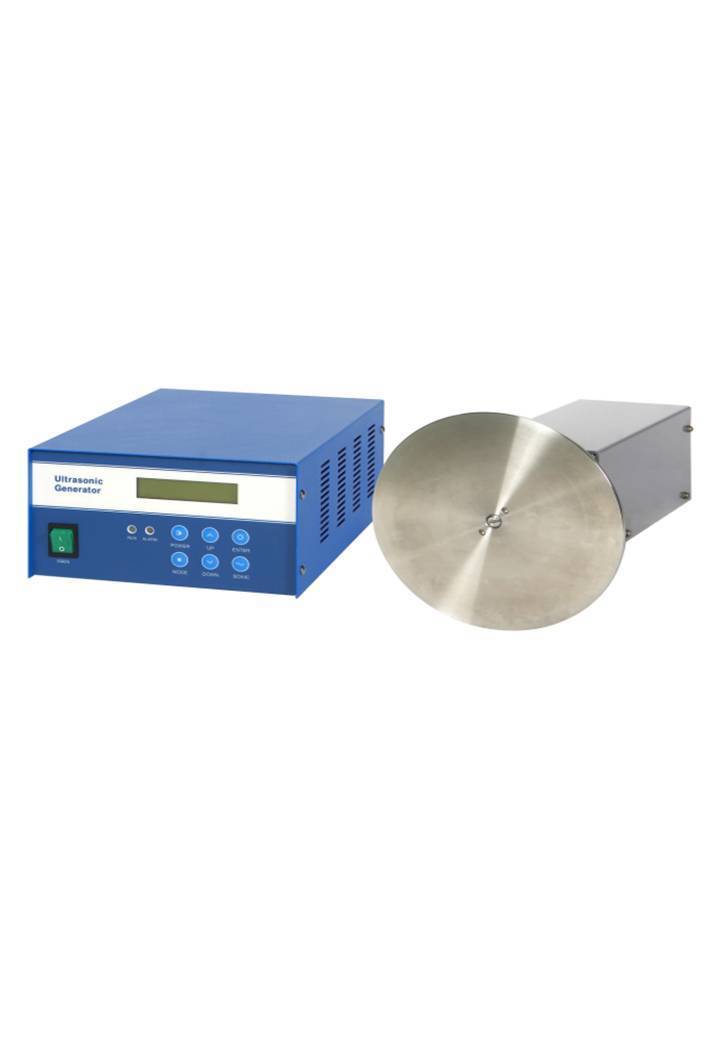

비접촉 초음파가이드
Non-contact ultrasonic guide
비접촉 초음파가이드
디지털 제어방식을 채택하였으며 사용하는 진동부에 따라 주파수 및 출력을 조정할 수 있습니다.
비접촉 반송 장치 응용기기에 사용됩니다.
사용자가 키 조작만으로 운전할 수 있어 조작이 간단합니다.
자가진단기능을 가지고 있어서 운전자가 고장원인을 쉽게 진단 할 수있습니다.
별도의 계측기 없이 주파수, 출력, 온도 등 운전상태의 data를 확인할 수 있습니다.
PLL 방식을 이용한 주파수 자동 Tuning 발진방식으로 부하의 임피던스 변동에 따라 주파수가 발진범위 내에서 자동으로 tracking 합니다.
주파수, 출력, 동작시간, 동작온도 등을 setting 하여 운전할 수 있습니다.
Remote로 연결하여 원격으로 출력 On/Off 운전기능이 가능합니다.
Low Power 및 High Power Alarm 발생할 경우 출력 Off기능이있습니다.
RS-485 통신 이용에 원격으로 출력과 주파수를 모니터하고 출력을제어 할 수 있습니다.
※ 주문 제작됩니다.
초음파 발진기 기본사양
| 구 분 | 내역 |
| 제품명 | 비접촉 가이드 용 Unit |
| Model No | KUS-1405-C |
| 주파수 형식 | 20KHz |
| 주파수 발진 방식 | PLL 발진 |
| Auto Tuning Range | 2KHz 이내 |
| 출력 | 100W Max. |
| 출력조정 범위 | 30W ~ 100W |
| 통신방식 | RS-485 |
| 입력전원 | 단상 AC200V 50 Hz /60Hz |
| 소모전류 | 1A (출력 100W 기준) |
| 외형 SIZE | 220mm x 120mm x 320mm(W x H x D) |
| 무게 | 약 6Kg |
초음파 진동부 기본사양
※ 주문 제작됩니다.
| 구 분 | 내 역 | 비 고 |
| 제품명 | 진동자 Unit-K Pad | |
| Model No | GUS-1405-C | |
| 동작 주파수 | 20KHz ± 1KHz | |
| Capacitance | 13,000pF ± 10% | |
| Horn Type | Disk Type | |
| Horn Size | 196mm x 4mm(직경x 두께)26Khz | |
| 외형 Size | 130mm x 300mm x 110mm(W x D x H) | Horn 제외 |
| 무 게 | 약 5kg |
